Schéma d'installation fibre optique en maison individuelle : tout comprendre

TL;DR — La fibre arrive du réseau opérateur jusqu'à une prise murale chez vous (la PTO), puis un câble SC-APC relie cette prise à votre box. Le technicien gère tout jusqu'à la PTO — vous gérez la partie intérieure. Si le câble fourni est trop court, une rallonge fibre optique SC-APC résout le problème sans perte de débit.

Comment la fibre arrive jusqu'à chez vous ?

La fibre optique suit un chemin précis depuis le réseau de l'opérateur jusqu'à votre box. Voici les étapes dans l'ordre :

• Le réseau opérateur — les câbles fibre circulent sous la voirie, dans des fourreaux enterrés.
• Le PBO (Point de Branchement Optique) — une boîte de dérivation installée dans la rue ou sur un poteau. C'est là que votre ligne individuelle est raccordée au réseau.
• Le fourreau — un tube plastique qui passe de la rue jusqu'à l'entrée de votre maison.
• La PTO (Prise Terminale Optique) — la prise murale fibre installée à l'intérieur de votre maison. C'est le point de livraison de la fibre chez vous.
• Le câble SC-APC — le câble qui relie la PTO à votre box ou ONT.
• La box / ONT — convertit le signal optique en signal internet utilisable par vos appareils.

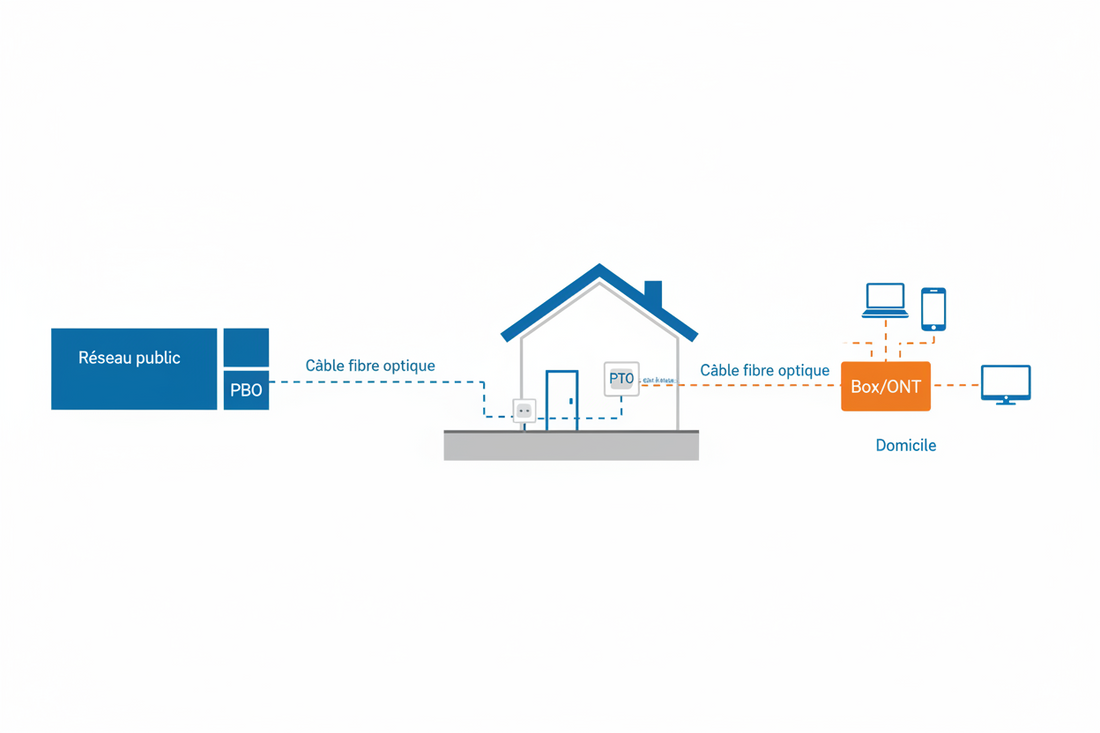

Le schéma complet de l'installation fibre en maison individuelle

Étape 1 — Du réseau opérateur à la PTO

C'est le travail du technicien. Vous n'avez rien à faire, sauf préparer le passage.

Le jour de l'installation, le technicien :

• Accède à la chambre de tirage dans la rue.
• Tire un câble fibre depuis le PBO jusqu'à votre maison via le fourreau.
• Passe le câble à l'intérieur de la maison jusqu'à l'emplacement choisi pour la PTO.
• Installe et raccorde la PTO sur le mur.
• Teste la continuité optique du signal.

Ce que vous devez préparer avant l'intervention :

• Vérifier que le fourreau entre la rue et la maison est dégagé (pas bouché, pas écrasé).
• Choisir l'emplacement de la PTO à l'avance (idéalement proche de l'endroit où sera placée la box).
• Prévoir un accès libre au passage de câble (combles, vide sanitaire, gaine technique).

⚠️ Si le fourreau est bouché ou absent, le technicien peut refuser l'intervention. Des travaux de génie civil sont alors nécessaires avant de replanifier.

Étape 2 — De la PTO à la box internet

C'est la partie que vous gérez — et elle est simple.

Une fois la PTO installée, il suffit de relier la PTO à votre box avec un câble fibre SC-APC.

• Le connecteur SC-APC est reconnaissable à sa couleur verte. C'est le standard utilisé par Orange, SFR et Bouygues.
• Free utilise parfois du SC-UPC (connecteur bleu) selon les modèles de Freebox.
• Longueur standard : l'opérateur fournit un câble de 3 à 5 m.

Branchement en 3 étapes :

1. Branchez le connecteur SC-APC vert dans la PTO (port "Box" ou "ONT").
2. Branchez l'autre extrémité dans votre box ou ONT.
3. Allumez la box — la LED optique doit passer au vert en quelques secondes.

Que faire si le câble entre PTO et box est trop court ?

C'est le cas le plus fréquent en maison individuelle. La PTO est souvent installée à l'entrée de la maison ou dans un couloir. Si vous souhaitez placer votre box dans le salon, le bureau ou une autre pièce, le câble de 3-5 m fourni par l'opérateur ne suffit pas.

Deux solutions :

• Demander le déplacement de la PTO au technicien ou à l'opérateur. Comptez environ 115 € de frais d'intervention.
• Utiliser une rallonge fibre optique SC-APC — la solution la plus simple et la moins chère. Un câble de 10, 20 ou 30 m permet de placer la box exactement où vous le souhaitez, sans perte de débit.

Ce qu'il faut vérifier avant d'acheter une rallonge :

• Le type de connecteur de votre PTO : SC-APC (vert) ou SC-UPC (bleu).
• La longueur nécessaire : mesurez le trajet réel du câble.
• La résistance du câble : en maison individuelle, privilégiez un câble renforcé Kevlar.

FAQ

Qui installe la fibre en maison individuelle ?
Un technicien mandaté par votre opérateur (Orange, SFR, Bouygues, Free). L'intervention est incluse dans l'abonnement ou facturée selon les opérateurs.

Combien de temps dure l'installation ?
Entre 1h et 3h selon la complexité du passage de câble.

Peut-on déplacer la PTO après installation ?
Oui, mais c'est payant. Comptez environ 115 €. Alternative : utiliser une rallonge fibre SC-APC.

Quelle longueur de câble entre PTO et box ?
L'opérateur fournit généralement 3 à 5 m. Si votre box est dans une autre pièce, prévoyez une rallonge SC-APC. La fibre optique ne perd pas de débit sur ces distances.

Que faire si le câble fibre est trop court ou abîmé ?
Remplacez-le par un câble SC-APC de la bonne longueur. Un câble abîmé peut provoquer des coupures — ne le pliez jamais à angle droit.
