La centralisation des équipements dans une baie dédiée réduit le temps d'intervention technique de 40% lors des phases critiques de maintenance. Pourtant, un câblage désordonné transforme souvent votre infrastructure en un labyrinthe ingérable qui bride vos performances. Sans un schema baie de brassage rigoureux, vous risquez la surchauffe de vos actifs et des pannes intermittentes complexes à diagnostiquer.
Cet article décortique les règles d'organisation physique et logique pour structurer votre réseau. Nous allons faire le point sur le choix du châssis et la disposition optimale des composants pour garantir une fiabilité totale.
- Pourquoi le schéma baie de brassage structure votre réseau
- 3 critères pour choisir votre coffret IZYX
- Comment sélectionner vos équipements actifs haute performance ?
- 5 étapes pour un montage physique impeccable
- Normes de câblage et validation des performances
- Stratégies pour une maintenance et une évolution sereines

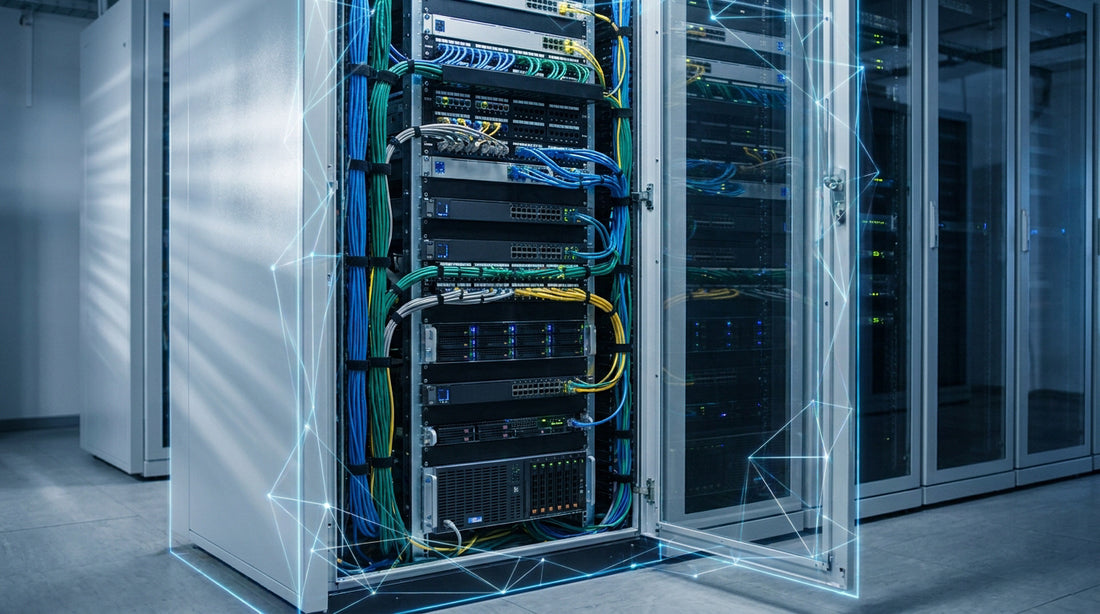

Pourquoi le schéma baie de brassage structure votre réseau
Une baie de brassage centralise les flux via des switchs Reyee et panneaux 19 pouces, garantissant une performance 10 Gbps en Cat 6A. Cette organisation physique protège les équipements actifs et simplifie la maintenance des volumes de câblage domestiques ou tertiaires.
Coffret de communication ou baie technique ?
Le coffret résidentiel gère un volume restreint selon la norme NF C 15-100. À l'inverse, la baie 19 pouces tertiaire accueille une densité supérieure. Votre usage définit ce format.
L'intégration diffère radicalement. Le coffret accueille le passif comme les DTI. La baie supporte les éléments actifs lourds comme les serveurs. C'est une question de robustesse et de place.
Choisissez votre châssis avec discernement. Il doit correspondre strictement aux besoins réels de votre infrastructure actuelle.
Bénéfices d'une gestion centralisée des flux
Le diagnostic devient limpide. Chaque câble est identifié par des codes couleurs. Vous repérez immédiatement l'origine d'une panne réseau sans chercher dans tout le bâtiment.
La protection physique est totale. Les composants sensibles restent à l'abri des chocs. La baie verrouillée empêche aussi les manipulations accidentelles ou non autorisées par des tiers.
La centralisation des équipements dans une baie dédiée réduit le temps d'intervention technique de 40% lors des phases critiques de maintenance ou de déploiement.
3 critères pour choisir votre coffret IZYX
Une fois l'utilité comprise, il faut sélectionner le contenant adapté, notamment parmi les solutions robustes de la gamme IZYX.
Calculer le nombre d'unités U nécessaires
Évaluez l'encombrement des modèles IZYX 435 ou 705. Chaque équipement occupe un nombre précis d'unités. Mesurez bien la hauteur totale avant l'achat.
Pour une installation pérenne, privilégiez la baie technique IZYX 705. Ce format permet de centraliser efficacement vos composants réseau. La hauteur en U reste le pilier de votre organisation.
Anticipez les extensions futures. Gardez toujours 20% d'espace libre. Cela permet d'ajouter un switch ou un bandeau sans changer tout le coffret.
Prévoir une marge de 20% d'espace libre (Unités U) pour les évolutions futures afin d'éviter le remplacement prématuré de la baie.
Profondeur et gestion de la ventilation naturelle
Analysez l'espace pour le câblage arrière. Les switchs profonds nécessitent de la place pour les connecteurs. Ne négligez pas le rayon de courbure des câbles. Une profondeur insuffisante crée des tensions inutiles.
Vérifiez la compatibilité NAS. Ces appareils chauffent et demandent de l'air. Un coffret bien dimensionné favorise une circulation thermique naturelle efficace et durable.

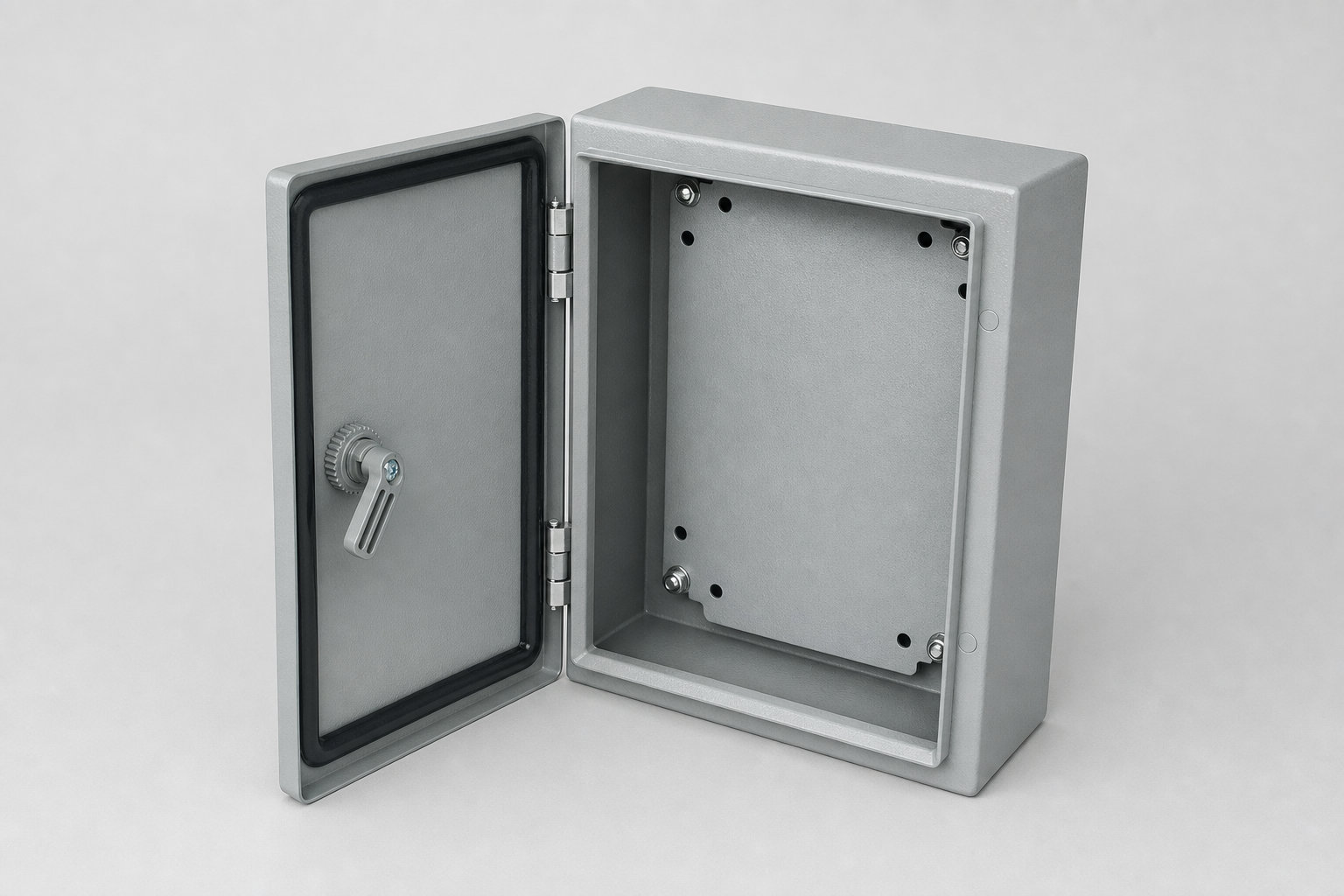

Pour les configurations compactes, le coffret métal IP66 offre une protection robuste. La gestion thermique y est primordiale.
Techniques de fixation sur parois légères
Proposez des solutions pour le placoplatre. Utilisez des chevilles à expansion haute performance. Répartissez la charge sur plusieurs points de fixation murale.
Garantissez la stabilité face aux onduleurs. Ces éléments sont les plus lourds. Une ossature renforcée évite toute déformation dangereuse du coffret métallique.
Voici les accessoires indispensables pour sécuriser votre installation sur cloison sèche :
- Chevilles Molly renforcées
- Rails de support horizontaux
- Vis de sécurité
Comment sélectionner vos équipements actifs haute performance ?
Le choix du coffret étant validé, passons au cœur technologique qui animera votre installation réseau.
Switchs Reyee pour le cœur de réseau
Comparez le modèle ES124GD et le CS83-48GT4XS. Le premier est simple et non manageable. Le second offre une puissance de niveau L3.
Ces équipements définissent votre architecture. Le switch non géré convient aux besoins basiques. Le modèle géré supporte des protocoles avancés comme OSPF ou RIP.
Expliquez l'intérêt des uplinks 10G SFP+. Ils permettent une liaison ultra-rapide vers le serveur. C'est indispensable pour éviter les goulots d'étranglement de données.
Routeurs rackables et gestion multi-WAN
Présentez les capacités des routeurs Reyee RG-EG. Ces modèles gèrent plusieurs accès internet simultanément. Ils assurent une continuité de service totale et fluide.
Détaillez la gestion du trafic. Pour beaucoup d'utilisateurs, le multi-WAN équilibre la charge. Cela optimise la bande passante disponible pour chaque poste. La configuration se fait simplement via le cloud.
Mentionnez la sécurité intégrée. Ces routeurs filtrent les flux entrants efficacement. Ils protègent votre réseau local des menaces externes.
Alimentation PoE et protection électrique
Déployez des switchs PoE pour vos périphériques. Ils alimentent directement les bornes Wi-Fi et caméras. Cela supprime le besoin de prises électriques supplémentaires.
Justifiez l'usage d'un onduleur en bas de baie. Il prévient les micro-coupures destructrices. Votre matériel reste opérationnel même en cas d'instabilité électrique.
| Équipement | Rôle | Alimentation | Priorité |
|---|---|---|---|
| Switch PoE | Connectivité | Watts élevés | Haute (RJ45) |
| Routeur | Passerelle | Watts moyens | Critique (RJ45) |
| NAS | Stockage | Watts moyens | Haute (RJ45) |
| Onduleur | Protection | Source | Maximale (Câble secteur) |
Le schéma idéal pour organiser sa baie de brassage repose sur cette hiérarchie électrique. Vous garantissez ainsi la pérennité de vos composants actifs.
5 étapes pour un montage physique impeccable
Avec le matériel en main, l'organisation spatiale devient la priorité pour assurer la longévité de l'installation.
Disposition verticale des composants par poids
Placez les éléments lourds en bas. Les onduleurs et batteries stabilisent le centre de gravité. Cela évite tout risque de basculement du coffret.
Installez les panneaux de brassage au centre. Ils doivent être à hauteur d'homme. Cela facilite grandement les manipulations quotidiennes de câblage.
Positionnez les switchs juste au-dessus des panneaux. Cette proximité réduit la longueur des cordons de brassage. L'ensemble gagne en clarté et en propreté visuelle.
Gestion des câbles et panneaux de brassage
Utilisez des passe-balais entre les équipements. Ils fluidifient le cheminement des cordons. Le désordre disparaît derrière ces accessoires de gestion indispensables.
40,90 €
🔍 Comparatif des box internet 2027
Comparez les meilleures offres Internet selon votre adresse : fibre, ADSL ou 5G fixe. Gagnez du temps et économisez sur votre abonnement !
- Prix réel sans frais cachés
- Débit garanti selon votre localisation
- Options incluses : appels, modem, TV
- Sans engagement ou résiliable facilement
156,90 €
Optez pour un passe-câble pour baie afin de structurer vos flux. Une organisation rigoureuse prévient les erreurs lors des maintenances. C'est le secret d'une infrastructure pérenne.
Évitez les tensions sur les connecteurs RJ45. Un câble trop tendu finit par s'abîmer. Laissez toujours une légère boucle d'aisance pour la sécurité.
Isolation des courants forts et faibles
Séparez physiquement les câbles d'alimentation des données. Les courants forts génèrent des perturbations néfastes. Utilisez des chemins distincts sur les montants de la baie. Une distance de dix centimètres suffit généralement à isoler.
Réduisez les interférences électromagnétiques internes. Un câblage croisé proprement limite les bruits parasites. C'est la garantie d'un signal réseau pur et stable.
Évitez les tensions sur les connecteurs RJ45 et respectez une distance de 10cm entre courants forts et faibles pour prévenir les perturbations électromagnétiques.
- Séparation stricte des goulottes.
- Utilisation de câbles blindés (FTP/SFTP).
- Mise à la terre systématique du châssis.
Normes de câblage et validation des performances
Le montage physique terminé, la conformité aux standards techniques assure que votre débit sera au rendez-vous.
Supériorité du Cat 6A et norme TIA-EIA
Privilégiez le Cat 6A pour votre infrastructure. Ce câble supporte nativement le 10 Gbps jusqu'à 500 MHz. C'est le standard pour une installation moderne et pérenne.

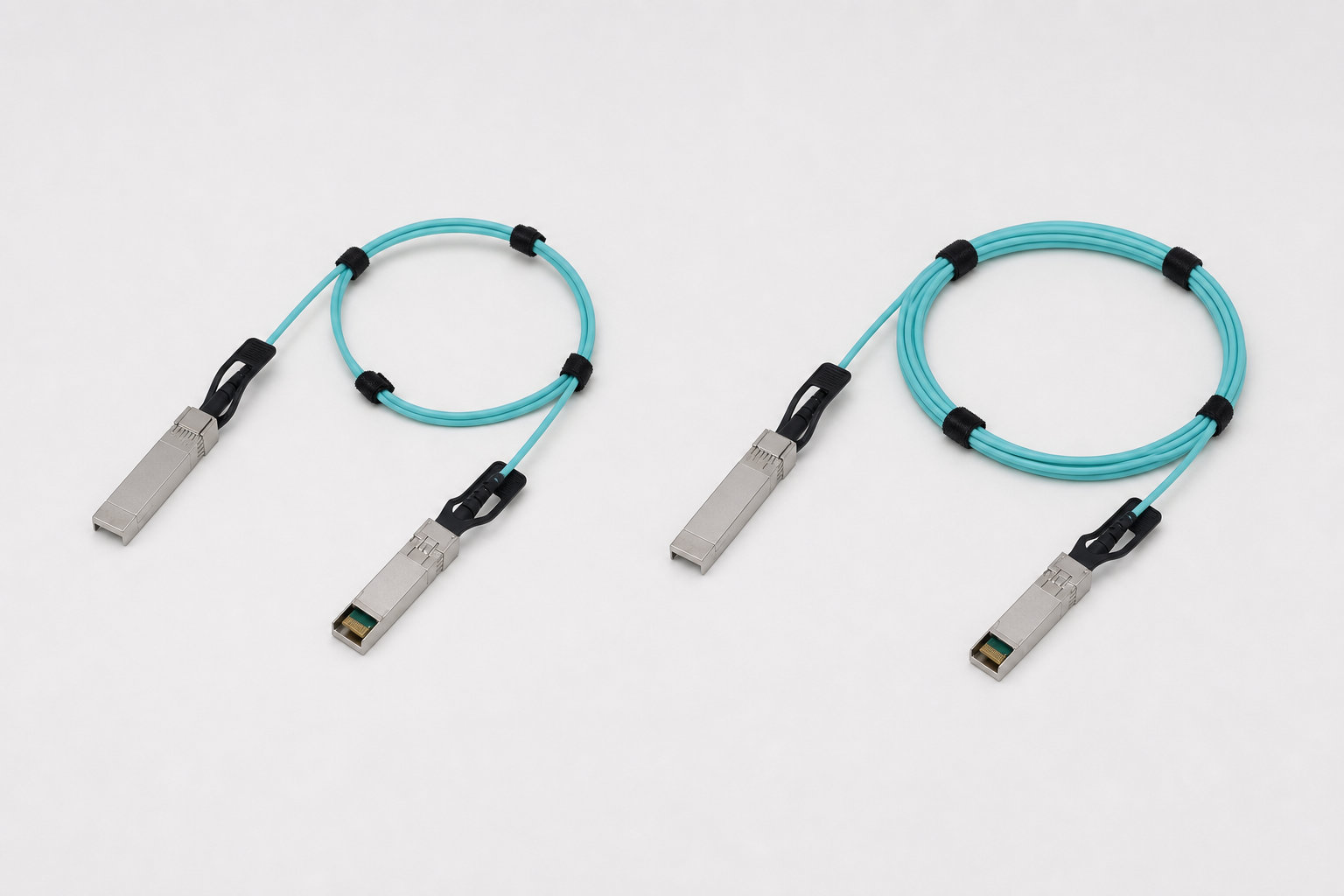

Pour vos liaisons critiques, utilisez un câble optique actif SFP 10G 1 mètre performant. La norme TIA-EIA 568 garantit une interopérabilité totale. La fiabilité de votre réseau en dépend directement.
Respectez les schémas T568A ou T568B. Ne mélangez jamais les deux méthodes sur un même lien. La cohérence du raccordement évite les erreurs de transmission majeures.
Méthodes de test de continuité et débit
Utilisez un testeur de câble systématiquement. Validez chaque lien après le raccordement. Un voyant vert confirme le bon ordre des fils. C'est une étape simple mais souvent négligée par erreur. Elle évite bien des frustrations inutiles.
Vérifiez l'absence de courts-circuits. Faites-le avant la mise sous tension globale. Vous protégez ainsi vos switchs coûteux contre les dégâts électriques irréversibles. La sécurité de votre matériel reste ma priorité absolue.
Mesurez le débit réel avec un logiciel comme Speedtest ou nPerf. Assurez-vous que la vitesse correspond aux spécifications du matériel installé.
Stratégies pour une maintenance et une évolution sereines
Pour que cet investissement dure, une discipline de gestion et de surveillance doit être instaurée.
Étiquetage rigoureux et documentation technique
Identifiez chaque port du panneau. Utilisez un code couleur explicite. Le bleu pour les données et le rouge pour la téléphonie par exemple.
Bleu pour les données, Rouge pour la téléphonie, Vert pour la vidéosurveillance.
Tenez à jour un plan de câblage. Laissez une copie papier dans la baie. Tout intervenant extérieur gagnera un temps précieux grâce à cela.
"Un réseau non documenté est un réseau condamné à l'obsolescence rapide ; l'étiquetage est l'assurance vie de votre infrastructure technique."
Monitoring thermique et flux d'air
Ajustez la circulation de l'air. Évitez les points chauds stagnants. Une bonne ventilation prolonge la vie des processeurs de vos switchs manageables.
Intégrez des solutions de surveillance logicielle. Le cloud Reyee permet de surveiller la température. Recevez des alertes en cas de surchauffe anormale. C'est une sécurité proactive indispensable pour vos serveurs.
Laissez des espaces vides entre les appareils. Cela permet à l'air de circuler librement sans obstacle majeur.
Anticiper l'extension du réseau et des ports
Prévoir des ports libres sur vos switchs. N'utilisez pas toute la capacité immédiatement. L'ajout d'un nouveau poste de travail sera ainsi instantané.
Pensez à votre futur matériel. Le schéma idéal pour organiser sa baie de brassage inclut des réserves. Découvrez le pack Octofibre Elite pour vos besoins.
Laissez des unités U vacantes. Prévoyez l'arrivée d'un NAS ou d'un serveur. Une baie évolutive évite des frais de restructuration lourds plus tard.
Optimisez votre infrastructure en misant sur une ventilation fluide, une modularité U adaptée et un étiquetage rigoureux. Ce schéma baie de brassage garantit une maintenance simplifiée et une performance 10 Gbps pérenne. Sécurisez dès maintenant vos flux critiques pour assurer la longévité de votre réseau. Un câblage ordonné est le pilier d'une connectivité sans faille.
FAQ
Quelle est la différence entre un coffret de communication et une baie de brassage ?
Le choix dépend de l'envergure de votre infrastructure. Le coffret de communication est une solution compacte, souvent murale (6 à 22U), idéale pour le résidentiel ou les petites entreprises. Il centralise le câblage passif sans encombrer l'espace au sol.
À l'inverse, la baie de brassage (22 à 45U) est conçue pour les salles serveurs et les environnements tertiaires denses. Plus profonde et robuste, elle accueille des équipements actifs lourds, comme des serveurs ou des onduleurs, tout en facilitant les interventions techniques à hauteur d'homme.
Comment déterminer la taille idéale pour mon coffret réseau ?
Vous devez calculer le nombre d'unités (U) nécessaires pour vos équipements actuels, tels que les switchs Reyee, les panneaux de brassage et les bandeaux d'alimentation. Chaque unité standard mesure 4,45 cm de hauteur.
Pour garantir la pérennité de votre installation, nous recommandons d'anticiper vos besoins futurs. Prévoyez systématiquement une marge de réserve de 20 % (soit 1 à 2U libres tous les 5U occupés) pour ajouter ultérieurement un NAS ou un nouveau switch sans restructurer tout votre châssis.
Quels sont les bénéfices d'une gestion centralisée de mes flux ?
La centralisation dans une baie dédiée offre une visibilité totale sur votre architecture. Elle simplifie les diagnostics techniques : chaque câble étant identifié, vous repérez l'origine d'une panne instantanément, ce qui réduit le temps d'intervention de 40 % lors des phases critiques de maintenance.
Cette organisation assure également une protection physique et électrique optimale. En regroupant vos actifs derrière une porte verrouillée et sur un onduleur, vous sécurisez vos données contre les manipulations non autorisées et les micro-coupures destructrices.
Pourquoi privilégier le câblage Cat 6A pour son schéma de brassage ?
Le Cat 6A est le standard incontournable pour une infrastructure moderne et performante. Ce type de câblage supporte nativement des débits allant jusqu'à 10 Gbps, garantissant une fluidité parfaite pour vos transferts de données volumineux et vos serveurs.
L'utilisation de ce standard, associée au respect des normes TIA-EIA-568, assure l'interopérabilité de vos composants. C'est un investissement stratégique qui évite l'obsolescence rapide de votre réseau face à l'augmentation constante des besoins en bande passante.
Comment organiser l'agencement interne pour une ventilation efficace ?
Une circulation d'air optimale est vitale pour la longévité de vos processeurs. Placez les onduleurs en bas de baie pour stabiliser le centre de gravité et installez des passe-balais entre vos switchs pour fluidifier le flux thermique naturel.
Laissez des espaces vides stratégiques entre les appareils les plus chauds, comme les serveurs ou les NAS. Une gestion propre des cordons de brassage évite les amas de câbles qui bloquent l'air, prévenant ainsi toute surchauffe critique détectable via le monitoring cloud.
Quelle est la meilleure méthode pour identifier ses câbles réseau ?
Un étiquetage rigoureux est l'assurance vie de votre réseau. Utilisez un code couleur explicite selon l'usage des ports : par exemple, le bleu pour les données informatiques, le rouge pour la téléphonie IP et le vert pour la vidéosurveillance.
Accompagnez ce marquage physique d'une documentation technique à jour, idéalement placée à l'intérieur de la baie. Cette discipline permet à n'importe quel intervenant de comprendre le schéma de brassage immédiatement, facilitant toute évolution ou dépannage ultérieur.
